回转式格栅除污机
一、 设备概述
我公司生产的回转式格栅除污机为新型的机械格栅除污设备， 集拦污栅和清污机于一体的连续清污装置。以拦污栅为基础，通过绕栅回转链条将清污齿耙驱动，实现拦污及清清目的。用于市政和工业污水处理中截取并自动清除污水中颗粒、块状悬浮物，一般设在粗机械格栅后。
二、 设备原理
回转式格栅除污机分为不锈钢网齿和非金属齿两种。在电机减速器的带动下，经链轮传动，驱动耙齿链，进行回转运动。当耙齿运转到设备上部时，由于导轮和弯轨的导向，使每组耙齿之间产生相对的运动。大部分固体物质靠重力落下，另一部分依靠转刷轴的反向运动，可以把粘在回转式格栅除污机耙齿上的杂物洗刷干净。
三、 应用范围
回转式格栅除污机主要用于较浅水渠进口处的固液分离，如给排水泵站、污水及雨水提升泵站、污水处理厂、水质净化厂等，机械格栅广泛应用于城市污水处理厂、自来水厂、泵站、电厂进水口，自动拦截并清除水中的漂浮物，保证下道工序的正常运行；回转式格栅除污机十分适合生活污水处理、纺织印染污水处理、屠宰、制糖、酿酒、食品加工废水处理、制革污水处理、造纸污水处理工程中的固液分离。
1、城市污水中固体物的分离。
2、纺织印染废水、屠宰废水、制革、造纸废水的固体清除。
3、原毛及洗毛废水的固体清除。
4、自来水取水点的进水口和热电厂冷却水进口处固体清除。
四、 设备原理图
五、 设备优点
1、机械格栅整机结构紧凑合理，外形美观、体积小、重量轻；
2、格栅除污机能进行连续的自动固液分离，对场地无特殊要求。
3、机械格栅自动化程度高，工作时无震动、无噪音、分离效率高，使用寿命长。
4、格栅除污机正常运转时有自净力、无堵塞现象，设备动力消耗少。
5、回转式格栅除污机解决了污物卡阻及齿耙打滑现象，大大提高了机械格栅的机械效率；
6、机械格栅传动部分均设置在水渠以上，安装维修方便；
7、电气全自动保护控制柜，设有液位差传感器自控系统，运行安全、可靠；
8、回转式格栅除污机的机架及水下部分采用优质不锈钢制作，而腐蚀、使用寿命长。
9、减速机采用德国弗兰德公司或 SEW 公司产品，保证三年内不开箱，五年内不会发生漏油现象。
六、 规格及主要参数
1、技术参数和安装尺寸表:
| 参数型号 | JZY-300 | JZY-400 | JZY-500 | JZY-600 | JZY-700 | JZY-800 | JZY-900 | JZY-1000 | JZY-1100 | JZY-1200 | JZY-1250 | JZY-1500 |
| 安装角度α | 60°～ 80° | |||||||||||
| 电动机功率（kw） | 0.37～0.75 | 0.55～1.1 | 0.75～1.5 | 1.1～2.2 | 1.5～3 | |||||||
| 筛网运动速度（m/min） | >2 | |||||||||||
| 设备宽W0(mm) | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 | 1250 | 1500 |
| 设备总高H0（mm） | H+H1+800 | |||||||||||
| 设备总宽W1(mm) | 650 | 750 | 850 | 950 | 1050 | 1150 | 1250 | 1350 | 1450 | 1550 | 1600 | 1850 |
| 沟宽W(mm) | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 | 1300 | 1350 | 1600 |
| 沟深H(mm) | 用户自定 | |||||||||||
| 导流槽长度L(mm) | 1500+H × ctgα | |||||||||||
| 介质温度（℃） | ≤80 ℃ | |||||||||||
| 地脚至卸料上口高H1（mm） | 400～1000(用户自定) | |||||||||||
2、安装示意图

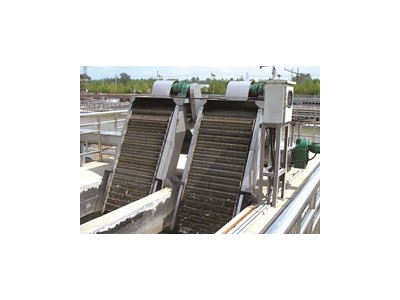

设备图片:
